SBWDG-02電工PLC變頻器實訓考核裝置
一、概述
電工PLC變頻器實訓考核裝置、電氣控制與PLC技能實訓裝置，配套有電腦和相關軟件，電工PLC變頻器實訓考核平臺集西門子S7-1200PLC、編程軟件及仿真實訓教學軟件、變頻器、伺服運動控制、觸摸屏、實訓模塊、三相異步電動機等控制類軟硬件于一體，可進行PLC實訓、變頻器實訓、觸摸屏實訓、組態實訓等。
電工PLC變頻器實訓考核設備、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

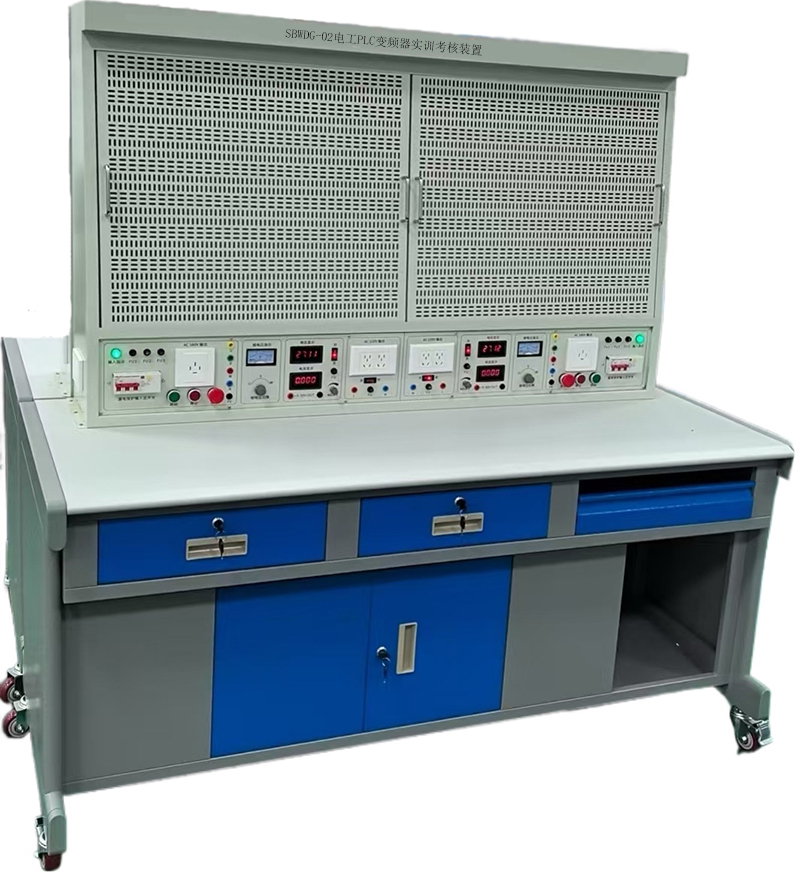

（參考圖片）
二、設備技術指標
1.裝置類型：雙工位實訓臺，單面雙組型；
2.外型尺寸：整體尺寸1700mmx600mmx1600mm；
3.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面采用25mm高密度板厚，防火、防水、耐磨。板截面選用優質PVC封邊經全自動封邊機加溫180攝氏度膠封，整體美觀大方，結實耐用；
4.電源（每個工位獨立且配置相同）：
1）輸入：三相AC 380V ±10％ 50HZ 三相五線；
2）固定交流輸出：三相五線380V接插式2組、220V插座式2組，均通過組合開關進行關斷。
3）可調直流輸出：0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
5.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
6.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。
7.接口及儀表：指針式電壓表2只，時刻監控電網電壓變化。
8.安全保護：設有自動空氣開關通斷電源，設有急停保護、電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護等安全保護措施，保證整個實訓過程的安全。漏電保護動作電流＜30mA。
三、設備結構功能要求
雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。
1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。
2.實訓桌設計須整體滿足絕緣等級要求。桌架底部設計有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子左右各設有兩個抽屜（帶鎖），下方設有雙開門固定式儲物柜，便于放置工具和實驗導線等。
3.網孔板2塊：尺寸≧700mmx600mm、厚度≧1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件的安裝和布局。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y／Δ自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟?？刂?/span>
26.變頻器的外部端子控制
27.PLC控制三相異步電機啟?？刂?/span>
28.PLC控制三相異步電機正反轉控制
29.PLC控制三相異步電機星三角控制
30.PLC與變頻器通訊控制
31.觸摸屏的畫面編輯
32.觸摸屏通訊參數設置
33.觸摸屏與PLC通訊控制
34.觸摸屏、PLC、變頻器通訊控制
五、實訓裝置基本配置清單
序號 | 名稱 | 每套數量 | 單位 | 備注 |
1 | 實訓桌 | 1 | 張 |
|
2 | 控制屏 | 1 | 套 |
|
3 | 儲存柜 | 2 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 電腦桌 | 2 | 張 | 可移動式 |
7 | 器材配備 | 2 | 套 | 每臺配置見下表六（該配置為每個實驗臺2套器材的配置數量） |
表六：實訓臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數量 | 單位 |
1 | 單相電度表 | DD862-2或DDS1319 | 2 | 個 |
2 | 空氣開關 | IC65N 32A 2P，帶漏保 | 2 | 個 |
3 | 兩檔自鎖轉換開關 | 4A/250V | 2 | 個 |
4 | 平燈頭（含燈座） | 6A/250V | 4 | 個 |
5 | 插座 |
| 2 | 個 |
6 | 拉線開關 | 4A/250V | 2 | 個 |
7 | 墻壁開關座 |
| 4 | 個 |
8 | 聲控開關 |
| 2 | 個 |
9 | 3H鐵殼按鈕 |
| 4 | 個 |
10 | 行程開關 | LX19-111 | 4 | 個 |
11 | 行程開關 | LX19-001 | 4 | 個 |
12 | 倒順開關 | K03-15 | 2 | 個 |
13 | 電流互感器 | BH-0.66 | 2 | 個 |
14 | 低壓斷路器 | IC65N 20A/3P，帶漏保 | 2 | 個 |
15 | 2P直插式保險盒 | RT18-32X | 2 | 個 |
16 | 3P直插式保險盒 | RT18-32X | 2 | 個 |
17 | LED燈管（含燈座） | 10W | 2 | 套 |
18 | 交流接觸器 | CJX2序列，32A，線圈，220V | 6 | 個 |
19 | 輔助觸頭 | F4-22 | 6 | 個 |
20 | 熱繼電器 | 0.63-1A | 2 | 個 |
21 | 時間繼電器 | ST3PA-B/380V (0-60S) | 2 | 個 |
22 | 時間繼電器座 | PF-083A | 2 | 個 |
23 | 熔斷器及熔芯配套FR1 |
| 2 | 個 |
24 | 熔斷器及熔芯配套FR2 |
| 2 | 個 |
25 | 接線端子排 | JF5-2.5/5 | 5 | 個 |
26 | G形導軌 |
| 4 | 個 |
27 | 走線槽 |
| 2 | 米 |
28 | 三相鼠籠異步電動機 | 380V/Y/Δ180W，單速 | 2 | 個 |
29 | 三相鼠籠異步電動機 | 380V/Y/Δ180W，單速，配離心開關 | 2 | 個 |
30 | 三相雙速鼠籠異步電動機 | 380V/Y/Δ180W | 2 | 個 |
31 | 可編程控制器實訓組件 | SIMATIC S7-1200 CPU 1212C AC/DC/RLY（繼電器輸出） | 2 | 套 |
32 | 觸摸屏 | TPC7032 7寸，帶通訊和2個接口，帶固定架，昆侖通態。 | 2 | 套 |
33 | 變頻器實訓組件 | SIMATIC S7- V20 | 2 | 套 |
34 | 編程電纜 | 3米長，用于PLC主機與PC機通訊 | 2 | 根 |
35 | 專用導線 |
| 30 | 米 |
36 | 螺絲 |
| 100 | 枚 |
37 | 塑料安裝卡子 | 配網板上M4字攻螺絲安裝電器元件 | 100 | 粒 |
38 | 常用實訓工具 | 包含：萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝、驗電筆 | 2 | 套 |
