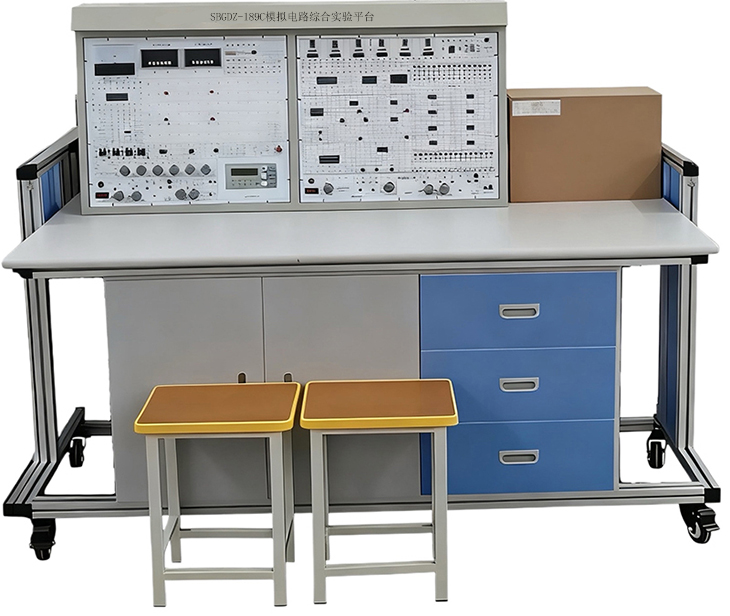

SBGDZ-189C模擬電路綜合實驗平臺
一、概述
模擬電路綜合實驗平臺在《電氣技術實踐》課程中，借助包含模擬電子電路實驗的綜合實驗平臺，開展綜合性模擬電子電路構建等實驗，培養學生設計和解決復雜工程問題的能力。
模擬電路綜合實驗平臺核心是培養電子信息類專業學生的模擬電路實踐能力與工程素養，具體聚焦以下核心能力：
1. 模擬電路綜合實驗平臺，實操能力：掌握晶體管放大電路、集成運放應用、濾波電路等模擬電路的搭建、調試與故障排查，熟練使用示波器、信號源等儀器。
2. 模擬電路綜合實驗平臺，設計能力：能自主設計波形發生器、穩壓電源、功率放大器等實用模擬電路系統，結合仿真平臺完成方案優化。
3. 模擬電路綜合實驗平臺，分析能力：通過特性曲線測試、參數測量，理解電路原理，精準分析靜態工作點、反饋特性、頻率響應等關鍵性能。
4. 模擬電路綜合實驗平臺：培養模塊化設計、規范操作、數據記錄與報告撰寫的工程習慣，適配高校電氣、電子、自動化等專業的教學與科研需求。
二、技術性能：
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
三、裝置的配備：
主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成, 可以同時開設兩組模電實驗。
主要功能組成如下:
1. 直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
2.直流信號源：-5V～±5V連續可調電路。
3.交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能?？刂破磷笥覂蓚?cè)設有220V單相三芯插座若干個。
4.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5.直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
6.直流數字毫安表：分2mA、20 mA、200 mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
7.設有1 mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
四、基本實驗內容
本裝置提供模電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.常用電子儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ- 模擬運算電路
9.集成運算放大器的基本應用Ⅱ-信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ-信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ- 信號處理(波形發生器)
12.RC正弦波振蕩器
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ- OTL功率放大器
17.期工程低頻功率放大器Ⅱ- 集成功率放大器
18.直流穩壓電源Ⅰ- 串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ- 集成穩壓器
20.晶閘管可控整流電路
21.應用實驗- 溫度監測及控制電路
22.綜合實驗- 萬用電表的設計與調試
23.在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）
五、模擬電路綜合實驗平臺配置清單
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電源、信號源、儀器控制屏 | 臺 | 1 |
|
2 | 實訓考核桌 | 張 | 1 |
|
3 | 模電實驗功能板 | 塊 | 2 |
|
4 | 學生凳 | 張 | 2 |
|
5 | 模電實驗功能板 |
| 2 | 1 | 分立元件放大電路 |
2 | 分立元件功放電路 |
3 | 集成功放電路 |
4 | 差動放大器實驗板 |
5 | 場效應管電路 |
μA741 |
|
|
| 555 |
|
6 | 實驗說明書 | 套 | 2 | 指導學生實訓 |
|
7 | 線 | 條 | 30*2 | 手槍式疊插線 |
|
六、仿真軟件(具有軟件著作權)（全室18臺共配1套）
1、電學仿真軟件
適于電子設備裝接工（中初級）技能培訓鑒定，含儀器儀表、導線加工、檢修工具、焊接工藝、電子元器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個單元共80余個實訓項目。
2、電子測量儀器仿真實訓軟件：含常用電子測量儀器、信號（函數、高頻、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓4個學習任務。
3、家用電子產品原理與維修仿真實訓軟件：包括調幅收音機（結構、組成、電路、原理、拆裝、維修指南、維修訓練）、遙控彩色電視機（認識整機、整機拆裝、維修指南、檢測設備、實戰演練、挑戰自我、模擬考工）等兩種家電，并設有電子元器件、檢測儀表兩模塊。
