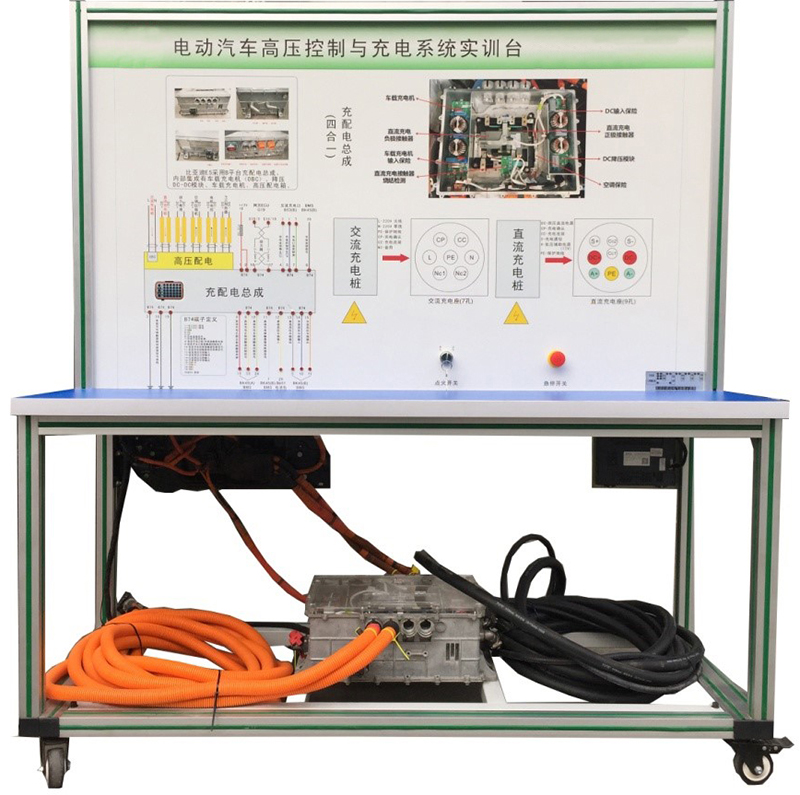

SBXNY-E05純電動高壓控制系統實訓臺

一、產品簡介

純電動高壓控制系統實訓臺高壓配電控制(充配電)系統真實器件制作的實驗實訓臺架，可完成純電動汽車高壓配電控制/主控制器與充電系統相關的實驗實訓內容，高壓配電控制/充電系統與充放電系統實物硬件平臺連接使用。適合于各類院校對純電動汽車高壓控制/主控制器與充電系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點

1.實訓臺與動力電池與電驅動等臺架連接，展示高壓配電控制與充電系統的結構與原理、動態演示高壓配電控制與充電系統工作過程。

2.安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

3.高壓配電箱與動力電池包上蓋半透明改裝，展示內部控制器件結構。

4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點10個。

7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、技術規格

1.外形尺寸：1500×700×1700(長×寬×高)

2.面板外形尺寸：1448×940mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

5.高壓動力母線電源：336V

四、實訓（實驗）項目

1.純電動汽車高壓控制/主控制器與充電系統認知。

2.純電動汽車高壓控制/主控制器與充電系統基本控制原理與工作過程驗證實訓。

3.純電動汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

4.純電動汽車整車高壓區認知實訓。

5.模擬測量漏電可能發生的區域、漏電的狀態實訓。

6.純電動汽車高壓控制/主控制器與充電系統測量與維護體驗實訓。

五、基本配置

國標充電槍與充電座、主控制器、車載充電機、7KW國標交流充電樁、高壓配電箱（帶各類高壓繼電器與保險絲）與充電系統、高壓電控總成、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。
