SB-7121型建筑電氣與智能化實踐教學模擬樓層
一、產品概述
樓宇智能化工程實訓系統（智能大樓）建筑電氣與智能化實踐教學模擬樓層組成。其中樓宇智能化工程技術實訓考核設備”是由標準工業鋁型材支架標準網孔板搭建而成的模擬建筑，包含有智能小區、管理中心及智能大樓等典型結構。根據樓宇智能化工程技術等專業的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC樓控技術等，強化了樓宇智能化工程的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。同時涵蓋了對講門禁及室內安防系統、火災自動報警及消防聯動控制系統、閉路電視監控及周邊安防系統、綜合布線系統和DDC照明監控六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力職業素養和交流溝通能力等。
建筑電氣與智能化實踐教學模擬樓層由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件;同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。元器件的安裝方式與實際工程一致，使用自攻螺絲與專用膨脹尼龍的配合，學生在模擬墻體的一邊便可單獨完成器件的固定;布線方式可選擇通過線槽布明線(網孔板正面)或通過專用理線環布暗線(網孔板反面)。

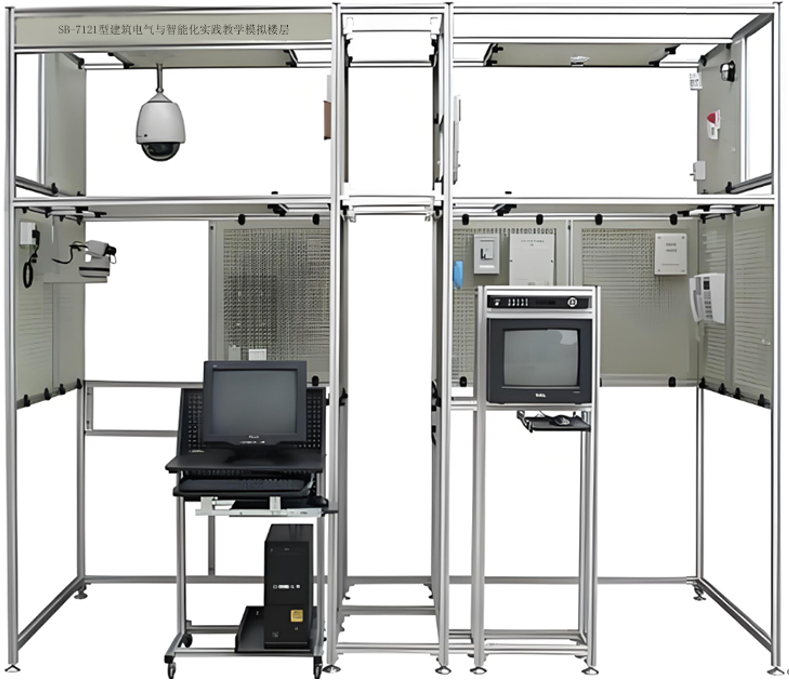

（參考圖片）
二、外形尺寸
鋁合金支架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
三、主體配置
序號 | 器件名稱 | 數量 | 單位 |
1 | 鋁合金支架 | 1 | 臺 |
2 | 網孔板 | 17 | 塊 |
3 | 計算機移動推車 | 1 | 臺 |
4 | 圓鋼凳 | 1 | 張 |
5 | 人字梯 | 1 | 把 |
6 | 儲物架 | 1 | 臺 |
7 | 配電箱 | 1 | 個 |
8 | 單相漏電保護開關 | 1 | 個 |
9 | 單相三位三級排插 | 3 | 個 |
10 | 網孔板用膨脹固定件 | 500 | 個 |
11 | 理線環 | 100 | 個 |
12 | 緊固件、線材及專用工具 | 1 | 批 |
四、對講門禁及室內安防子系統
1.主體配置
序號 | 器件名稱 | 數量 | 單位 |
1 | 18V直流開關電源 | 1 | 個 |
2 | 門前鈴 | 1 | 個 |
3 | 室內分機 | 1 | 臺 |
4 | 電插鎖 | 1 | 把 |
5 | 警鈴 | 1 | 個 |
6 | 被動紅外空間探測器 | 1 | 個 |
7 | 感煙探測器 | 1 | 個 |
8 | 燃氣探測器 | 1 | 個 |
9 | 門磁開關 | 1 | 對 |
10 | 求助按鈕 | 1 | 個 |
11 | 明裝86底座 | 2 | 個 |
12 | 層間分配器 | 1 | 個 |
13 | 室外主機 | 1 | 臺 |
14 | ID卡 | 4 | 張 |
15 | 電磁鎖 | 1 | 把 |
16 | 電磁鎖控制器 | 1 | 個 |
17 | 開門按鈕 | 1 | 個 |
18 | 聯網器 | 1 | 個 |
19 | 管理中心機 | 1 | 臺 |
20 | 通訊轉換模塊 | 1 | 個 |
21 | 通訊電纜 | 1 | 條 |
22 | 對講門禁監控管理軟件 | 1 | 套 |
23 | 緊固件、線材及專用工具 | 1 | 批 |
五、實訓項目
(1)認識和熟悉各種對講門禁及室內安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)電插鎖、電磁鎖和門磁等門上器件的安裝
(4)掌握對講門禁及室內安防系統的結構和原理
(5)對講門禁及室內安防系統的接線、布線和調試
(6)對講門禁監控管理軟件的操作與事故演習
(7)基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計
六、閉路電視監控及周邊安防子系統
1.主體配置
序號 | 器件名稱 | 數量 | 單位 |
1 | 12V直流開關電源 | 1 | 個 |
2 | 彩色監視器 | 1 | 臺 |
3 | 半數字硬盤錄像機 | 1 | 臺 |
4 | 硬盤 | 1 | 個 |
5 | 交換機 | 1 | 個 |
6 | 網絡跳線 | 1 | 條 |
7 | 網絡視頻監控管理軟件 | 1 | 套 |
8 | 變速球 | 1 | 臺 |
9 | 一體機芯 | 1 | 臺 |
10 | 槍型攝像機 | 1 | 臺 |
11 | 自動光圈鏡頭 | 1 | 個 |
12 | 室內全方位云臺 | 1 | 臺 |
13 | 智能解碼器 | 1 | 個 |
14 | 紅外攝像機 | 1 | 臺 |
15 | 攝像機支架 | 1 | 個 |
16 | 拾音器 | 1 | 個 |
17 | 主動紅外對射探測器 | 1 | 對 |
18 | 被動紅外幕簾探測器 | 1 | 個 |
19 | 聲光警號 | 1 | 個 |
20 | 單相一位二級插座 | 2 | 個 |
21 | 單相一位三級插座 | 3 | 個 |
22 | 明裝86底座 | 5 | 個 |
23 | 緊固件、線材及專用工具 | 1 | 批 |
七、實訓項目
(1)認識和熟悉各種閉路電視監控及周邊安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)掌握閉路電視監控及周邊安防系統的結構和原理
(4)閉路電視監控及周邊安防系統的接線、布線和調試
(5)網絡視頻監控管理軟件的操作與事故演習
(6)基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計
八、照明DDC監控子系統
1.主體配置
序號 | 器件名稱 | 數量 | 單位 | 備注 |
1 | 24V直流開關電源 | 1 | 個 |
|
2 | 通用DDC控制器 | 1 | 臺 |
|
3 | LON網絡適配器 | 1 | 個 |
|
4 | 聲光控開關 | 1 | 個 |
|
5 | 光照度開關 | 1 | 個 |
|
6 | 緊急按鈕 | 1 | 個 |
|
7 | 日光燈 | 2 | 個 |
|
8 | 燈座 | 2 | 個 |
|
9 | 鹵鎢燈芯 | 1 | 個 |
|
10 | 燈罩 | 1 | 個 |
|
11 | DDC編程軟件 | 1 | 套 | LonMarker |
12 | 組態編程軟件 | 1 | 套 | 碩博 |
13 | 緊固件、線材及專用工具 | 1 | 批 |
|
九、實訓項目
(1)認識和熟悉各種照明DDC監控系統器件
(2)各種器件對應墻體區域位置的安裝
(3)掌握照明DDC監控系統的結構和原理
(4)照明DDC監控系統的接線、布線和調試
(5)DDC編程軟件軟件的設計、編程、設置、事件計劃安排與事故演習
(6)組態編程軟件的設計、編輯、連接與監控
