SB-32B型戶式家用中央空調實訓考核設備
一、產品概述
戶式家用中央空調實訓考核設備由鋁合金支架、格力第五代直流變頻一拖三機組、智能溫度控制系統、工作流程圖板、測量儀表等組成。充分地展示了家用空調的結構形式、控制原理、系統不同工況是的參數變化及空調制冷系統流程。家用中央空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

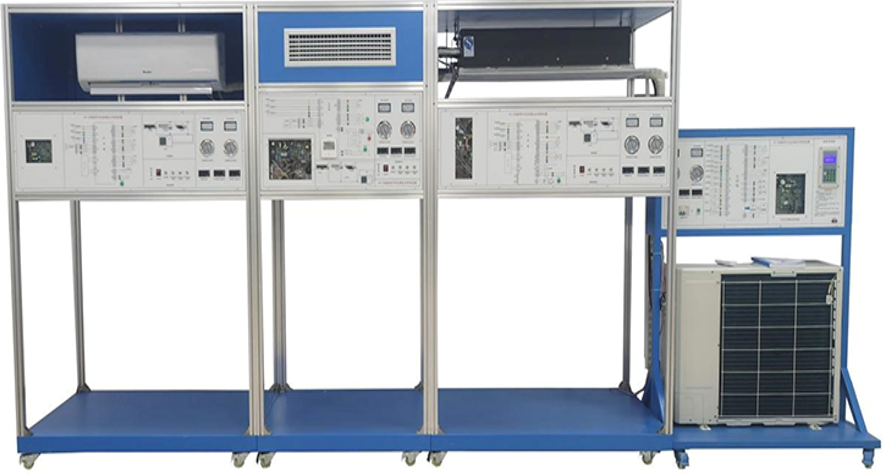

參考圖片
二、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：4200mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓項目
（一）、制冷系統實訓
1、擴脹喇叭口實訓
2、冷媒管連接安裝實訓：室外機和各種室內機的管道連接安裝接管實訓：
3、擴管制作實訓，
4、銅管釬焊安裝實訓：
5、氮?dú)庠噳?，檢漏實訓
6、二次抽空法實訓
7、制冷系統和電氣系統的調試實訓、
8、各種模式的運行實訓
9、制冷劑不夠?qū)嵱?xùn)
10、制冷劑過多實訓
（二）、電氣系統實訓
12、通信和電源接法實訓
14、電氣系統調試實訓
15、電氣排除故障實訓
16、全面展示戶式中央空調的結構與原理：對戶式中央空調結構認知實訓
17、全面展示戶式中央空調的管路安裝與布局：對戶式中央空調系統原理認知實訓
18、整體安裝認知實訓：一個室外機和不同類型的室內機
四、產品配置
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 模擬房間（風機盤管式） | 套 | 1 | 1.外形尺寸：長×寬×高為100cm×100cm×215cm； 2.材料：4040鋁型材框架 3.風機盤管式室內機參數：制冷量：3.6kW；制熱量：4.0（4.8）kW； 4.循環風量：570m3/h； 5.風電電機輸入功率：0.03kW； 6.連接方式：喇叭口連接； |
2 | 模擬房間天井式 | 套 | 1 | 1.外形尺寸：長×寬×高為138cm×100cm×215cm； 2. 材料：4040鋁型材框架 3.天井式室內機參數：制冷量：2.8kW、制熱量：3.2kW 4.循環風量：600m3/h 5.風電電機輸入功率：0.03kW 6.連接方式：喇叭口連接； |
3 | 模擬房間掛壁式 | 套 | 1 | 1.尺寸為長×寬×高為138cm×100cm×215cm； 2.材料：4040鋁型材框架 3. 掛壁式室內機參數：制冷量：2.8kW、制熱量：3.2kW、 4.循環風量：500m3/h、 5.風電電機輸入功率：0.04kW 6.連接方式：喇叭口連接 |
4 | 一拖三機組（格力直流變頻） | 套 | 1 | 額定制冷量：8.0kW；制冷綜合性能系數3.8W/W；能效等級：N1；壓縮機：直流變頻雙轉子；制冷劑：R410a；充注量：5.0kg；連接方式：喇叭口連接； |
5 | 工作流程圖表 | 套 | 1 |
|
6 | 工作流程圖板 | 套 | 1 |
|
7 | 測量儀表 | 套 | 1 | 含指針式真空壓力表、智能溫度控是儀、交充電壓表和交流電流表等 |
8 | 配套工具 | 套 | 1 | 扳手2把：0-300mm；十字螺絲刀一把；內六角扳手一把； |
9 | 使用說明書 | 套 | 1 |
|
10 | 工程材料 | 套 | 1 |
|
