壓氣機性能實驗臺

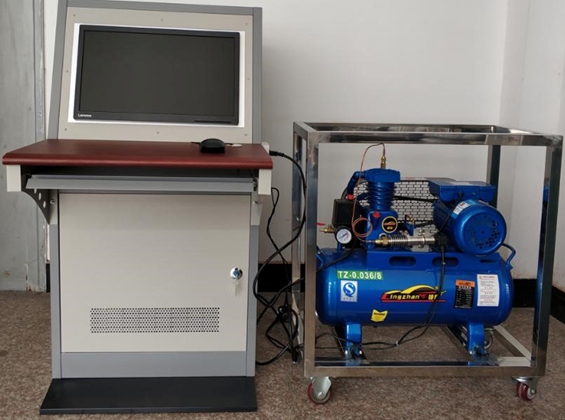

SB-701壓氣機性能實驗臺


一、主要技術指標：

1、活塞式壓縮機：實驗采用的壓氣機型號為Z-0.036/7，氣缸直徑D=5.1cm，活塞行程L=3.8cm，綜合余隙距離XC =0.25cm，轉速n=1220r/min；電機參數：額定功率0.75kW，額定電壓220V，額定電流6.1A，轉速2880r/min；保險絲管：10A

2、噴嘴排氣量測試裝置：0-0.8 m3/min。

3、高溫壓力變送器：－0.1-1.0 MPa，4-20mA，24V

4、轉速傳感器：12N4B

5、數據采集卡：12 位AD，16CH，10?s，8 路/單端共地 16 路的模擬輸入通道。 A/D 輸入信號范圍： ±10V|, ±5V, ±2.5V, ±1.25V,±0.625V, 0~10V, 0~5V, 0~2.5V, 0~1.25V, 0~0.625V。

6、總線： 32 位 PCI 總線，支持 PCI2.2 協議，即插即用。

7、 PCI 芯片： FPGA 接口芯片設計。

8、 AD 通道數： 16 通道單端， 8 通道差分輸入。

9、轉換方式：支持軟件查詢方式、中斷方式，外觸發方式。

10、緩存： 4K 深度的 FIFO 緩存。

11、計數、定時： 3 個獨立的 24 位計數/定時器，信號與 TTL 電平兼容

12、 DA 輸出： 4 個獨立的 12 位數字/模擬量輸出通道

13、開關量： 16 路開關量輸入通道輸入電平與 TTL 兼容、 16 路輸出開關量輸出通道電平與TTL 兼容。

14、接口轉換箱：PS-2

15、工控機、顯示器：內存4G，硬盤容量1TB,20″液晶

16、實驗軟件：V1.0

二、用途：

掌握用微機采集數據和處理數據，測試指示功、指示功率、壓縮指數、和容積效率等基本操作方法。通過CPU對采集的數據進行實時顯示、分析處理、自動生成表格、數據曲線、歷史數據記錄、配備系統運行動態顯示功能；

三、主要配置

序號	名稱	規格及型號	數量
1	壓氣機	活塞式	1套
2	計算機		1套
3	采集卡	KPCI-1811L	1套
4	壓力傳感器	不銹鋼	1套
5	轉速傳感器	TL－12N4B	1套
6	霍爾元件		1套
7	軟件操作程序		1套
8	實驗指導手冊		1套
