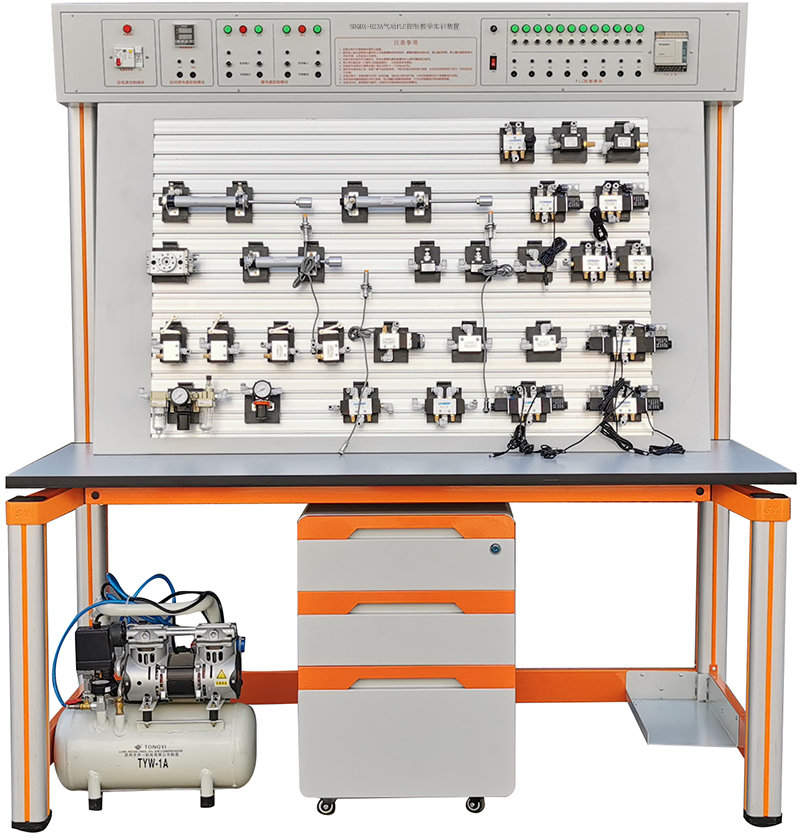

SBQDX-023A氣動PLC控制教學實訓裝置
一、概述
氣動PLC控制教學實訓裝置適合 高等院校：如機械工程、機電一體化、自動化等專業，可利用該裝置開展《液壓與氣壓傳動》《氣動控制技術》《PLC可編程序控制器原理及應用》等課程的教學與實驗，幫助學生掌握氣動元件的結構、氣動回路的控制原理及PLC的編程技巧等。
? 職業院校：高職、中職的機械制造與自動化、電氣自動化技術、機電設備維修與管理等專業，可通過實訓裝置進行氣動基本控制回路、PLC編程控制等實訓教學，使學生具備氣動PLC控制的綜合應用能力，提高就業競爭力。
? 技工學校：適合技工學校的機械加工、電工電子、機電一體化等專業，對學生進行氣動PLC控制技術的技能培訓，讓學生熟悉實訓裝置的操作，掌握相關基本技能，為今后從事相關工作打下基礎。
? 職業培訓學校：各類職業培訓學校可利用該裝置開展氣動PLC相關的技能培訓班，如氣動系統工程師培訓、PLC應用工程師培訓等，為社會培養專業的技術人才。
? 企業內部培訓部門：自動化設備制造企業、氣動元件生產企業、電氣控制工程企業等的內部培訓部門，可使用該實訓裝置對員工進行技能提升培訓，使員工熟悉氣動PLC控制的原理和應用，提高員工的業務水平和工作能力。
? 職業技能鑒定站：可將氣動PLC控制教學實訓裝置作為相關職業技能鑒定的考核設備，對考生的氣動系統設計、安裝、調試以及PLC編程控制能力進行評估和鑒定，確保考生具備相應的專業技能水平。
二、主要特點：
1.元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在"T"型槽通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3.氣動元件：工業氣動元件，性能可靠、安全。精度高、使用壽命長。
4.系統環境：低噪音（超靜音）的工作泵站，提供一個安靜的實驗環境（噪聲< 50 分貝）。
5．可擴展實驗：
為了適應學校實驗教學改革的要求，減少驗證性實驗，增加設計性、綜合性、探索性實驗，開發學生自主創新思維，除了可以完成氣壓的基礎實驗以外，還應與機械類實驗項目結合起來；在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行液壓元件的搭接，進行相應的液氣綜合實驗；
B．在硬件支撐下還可實現送料機構、挖掘機機構等擴展實驗。
6．兼容性
A． 該實驗臺可同MPS自動化物流系統、FMS柔性系統進行兼容組合。
B．實驗臺電控部分、硬件部分可方便的進行升級及拓展模塊的搭接、連接方式友好可供多類機電模塊、液、氣模塊進行組合實驗。如：回轉送料機構，機械手、運輸線自動化；與電子仿真軟件相接合，可模擬各類機械應用，如風力發電機中比例閥的應用、插裝閥的工作原理及應用機械升降機的應用等等，并且可以根據老師上課的內容進行編輯
8．多種控制方式：純氣動（手動）控制回路、采用繼電器的電控氣動回路、采用可編程控制器的電控氣動回路、組態控制回路（需搭接相應軟件、硬件）
9.系統安全性能：額定工作壓力為1.0Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
三、技術性能
1、輸入電源：單相三線制～220V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1760mm
四、實驗項目：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、多缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC的指令編程，梯形圖編程的學習及應用
24、PLC編程軟件的學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路（優化控制）
五、部分Festo 軟件回路及圖庫
六、實驗臺組成：實驗臺由實驗臺架、工作泵站、氣動元件、主機箱等幾部分組成。
1.實驗臺架：實驗臺架規格為1600（長）*700（寬）*1760（高），實驗臺架主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放實訓掛箱等，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗臺架整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上側面三角形斜面鈑金框架及帶T槽鋁合金操作面板組成實訓操作屏，實訓時固定氣動控制模塊等，實驗臺架頂部安裝實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控制器、控制按鈕、接近開關、直流電源等。
2.主機箱：
①安全保護：外部電源經漏電開關與熔斷器輸入，經實驗臺供電。
②時間繼電器模塊：提供一組數顯0-999S時間繼電器，根據實驗需要設定常開常閉時間。
③繼電器控制模塊：提供二路繼電器控制模組。
④可編程序控制器(PLC)：1200 CPU1214C AC/DC/Rly（DI14/DO10，集成 2AI，繼電器型）。 所有的輸出輸入電外引至面板的安全插頭上，可進行方便連接.
3.靜音工作泵站：
①氣泵輸入電壓：AC 220V/50Hz
②電機功率：550W
③額定輸出壓力：1.0Mpa
④氣泵容積：20L
⑤工作噪聲：< 40分貝
4.氣動元件：以圣大氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶"Ｔ"溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷?！ ?/span>
五、氣動PLC控制教學實驗臺配置清單
（一）操作臺基礎硬件
序號 | 名 稱 | 規格型號 | 數 量 | 備 注 |
1 | 實驗臺（鋁合金“T”型槽面板） | 1600mm x 700mm x 1760mm | 1套 | 自制 |
2 | 過渡底板 | 化纖ABS 精制模具壓注成型 | 1套 | 附在閥上 |
3 | 專用鋁合金面板 | 鋁合金帶“T”型配合過渡底板進行搭接 | 1套 | 安裝在實驗臺上 |
4 | 靜音空氣壓縮機 |
氣泵輸入電壓：AC 220V/50Hz
電機功率：125W
額定輸出壓力：1.0Mpa
氣泵容積：10L
工作噪聲：< 40分貝 帶自動斷電保護裝置 | 1臺 | 奧突斯 |
5 | 過濾、調壓組件 | 接管口徑：1/8” 額定流量: 650L/min 濾心精度 40ū 調節壓力0.05-0.85MPa 最大可調壓力0.9 MPa 濾水容量15cc 給油容量25cc | 1套 | 品牌：圣大AC200 |
6 | 帶壓力表調壓閥 | 接管口徑：1/8” 額定流量: 650L/min 調節壓力范圍：0.05-0.85MPa 最大可調壓力：0.95 MPa 本體材質：鋁合金壓鑄成型 | 1只 | 品牌：圣大AR2000 |
（二）元件基本配置
序號 | 名 稱 | 規格型號 | 數 量 | 備 注 |
7 | 復動式不銹鋼單作用氣缸 | 動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :75mm 接管口徑：1/8” | 1只 | 品牌：圣大MSAL20-75-S |
8 | 復動型不銹鋼單出桿雙作用氣缸 | 動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :100mm接管口徑：1/8” | 2只 | 品牌：圣大MAL20-75-S |
9 | 氣缸固定腳座 | MA20-LB | 6只 | 自制 |
10 | 二位三通單電磁換向閥常開 | 線圈位數：單頭雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” | 1只 | 品牌：圣大3V210-08-NO |
11 | 二位五通單電磁換向閥 | 線圈位數：單頭雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝1/8" | 2只 | 品牌：圣大4V210-08 |
12 | 二位五通雙電磁換向閥 | 線圈位數：雙頭雙位置 電控復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” | 1只 | 品牌：圣大4V220-08 |
13 | 中封式三位五通電磁換向閥 | 線圈位數：雙頭三位置封閉型 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” | 1只 | 品牌：圣大4V230-08 |
14 | 二位五通單氣控換向閥 | 結構：滑閥, 單向氣控, 彈簧復位 壓力范圍：0.15-0.85 MPa 額定流量 1 (p)→4 (A)500
l/min | 2只 | 品牌：圣大4A210-08 |
15 | 二位五通雙氣控換向閥 | 結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500
l/min 1(p→4 (A) 500 l/min | 2只 | 品牌：圣大4A220-08 |
16 | 中封型二位五通雙氣控換向閥 | 結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500
l/min 1(p→4 (A) 500 l/min | 1只 | 品牌：圣大4A230-08 |
17 | 二位五通手動換向閥 | 動作方式：直動式 使用壓力范圍：0-0.8MPa 拉口口徑：進氣＝出氣＝排氣＝1/8” | 1只 | 品牌：圣大4H210-08 |
18 | 可調單向節流閥 | 接管口徑：1/8” 標準額定流量: （p）→
(A)400L/min 調節壓力范圍：0.05-0.95MPa | 2只 | 品牌：亞德克ASC-08V |
19 | 或門邏輯閥（梭閥） | 接管口徑：1/8" 使用壓力范圍0-1.0MPa 額定流量X, Y→A500 l/min | 2只 | 品牌：圣大ST-01 |
20 | 與門邏輯閥（雙壓閥） | 接管口徑：1/8" 使用壓力范圍0-1.0MPa 額定流量X, Y→A500 l/min | ２只 | 新恭 |
21 | 快速排氣閥 | 接管口徑：1/8" 使用壓力范圍0-1.0MPa 額定流量1(p)→2 (A)300 l/min (A)→3(R)390 l/min | 1只 | 品牌：圣大QE-01 |
22 | 平圓型按鈕式機械閥常閉式 | 位通數：二位五通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4” 額定流量→ (A) 60 l/min | 2只 | 品牌：圣大MP5 |
23 | 滾輪型杠桿式機械閥常開式 | 位通數：二位五通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4" 額定流量→(A)60 l/min | 2只 | 品牌：圣大MP5 |
（三）電氣模塊
24 | 時間繼電器模塊 | 顯示LED顯示三位，0-999S 輸出 常閉開關一組 常開開關一組 暫停一組 工作電壓：AC220V | 1套 | ZN48 |
25 | 可編程序控制器 | FX1S-20MR | 1個 | 三菱 |
26 | 可編程序控制通訊電纜 |
| 1條 | 三菱 |
27 | 中間繼電器模塊 |
3組(每組3常開1常閉)；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 3組 |
|
28 | 接近開關電感式（帶插頭線） | 開關電壓5-30 VDC 殘余波紋最大 10% 額定開關距離4 mm 開關頻率最大100 Hz 輸出:無接點/電晶體NPN輸出 輸出電流最大200 Ma 開關容量最大 4.8 W | 4個 | 滬光 |
29 | 啟停模塊 | 220V
50HZ交流電壓帶漏電保護斷路器帶上電指示 | 1套 | HGG（海格） |
30 | 按鈕模塊 | φ16mm大按鈕 紅綠黃各4 | 1套 | 上海遠大 |
31 | 穩壓電源模塊 | 臺灣 DC24V 5A
；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 1套 | 臺灣明緯 |
（四）配套教學資源
（五）配件
34 | L型支架 | 自制 | 4只 | 自制 |
35 | 過渡接頭 | 轉換接頭 | 1只 | PG8-6 |
36 | “T”型三通 | T型 | 10只 | PE-4 |
37 | 四通 | 十字型 | 4只 | PZA-4 |
38 | 氣管 | PUO0425（桔） | 50米 | 4 |
39 | 管塞 | PP-4 | 15只 | PP-4 |
40 | 專用工具 | 活口扳手、螺絲刀、六角扳手、剪刀等 | 1套 | 滬工等 |
