SBADM-2型電機及拖動控制實訓柜
一、概述
電機及拖動控制實訓柜承擔電氣工程院校電氣工程及其自動化和自動化專業《電機與拖動》課程實驗教學任務，實驗內容包括基本的交直流電動機的啟動、調速和制動，發電機，變壓器的空載和負載實驗；同時可以開設一些綜合性的電機控制實驗，也可以作為電機與拖動和電氣控制課程設計的基礎平臺。
電機及拖動控制實訓平臺、電機與拖動實驗裝置設計合理，是集測量顯示、電動機控制功能于一體綜合性實驗室，電機與拖動實驗室不僅能作為電氣工程、自動化類專業的教學實驗平臺，而且還能作為學生對電力拖動運動控制系統的開發平臺。該實驗裝置中配有過電流保護、過電壓保護和報警記錄儀等保護裝置比較完善的安全實驗臺
電機及拖動控制實訓平臺"電機及拖動控制實訓柜"是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、"交直流調速"等課程實驗大綱的要求。特別適用于高等院?，F(xiàn)有的電機拖動及控制，交直流調速實訓設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
本設備設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能。
（贈送正版3D虛擬仿真軟件：包含電工電子/電機及變壓器原理與拆裝/電力拖動繼電接觸控制等相關模擬實驗內容，該軟件受到國內院校相關專業教師的高度好評）

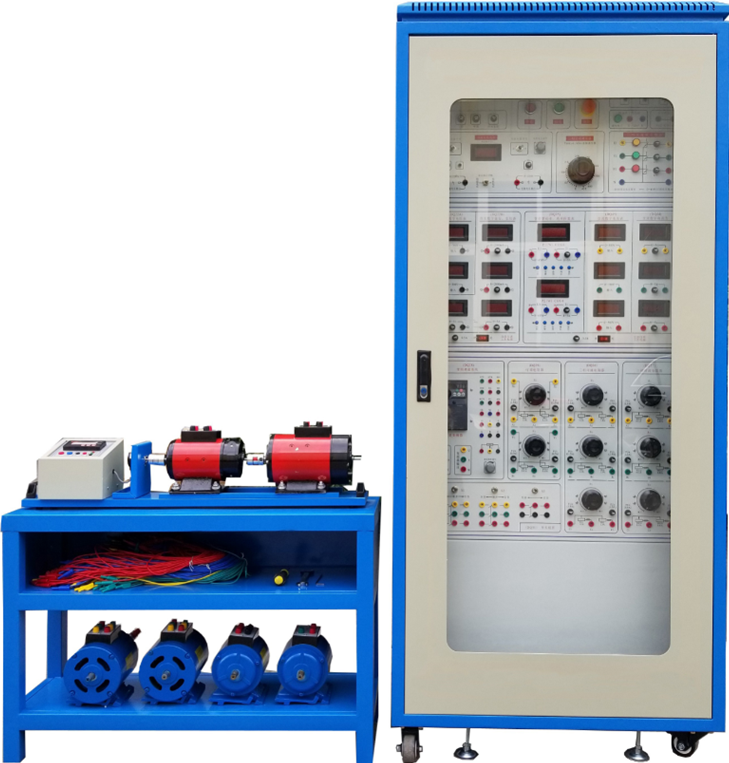

（電機及拖動控制實訓設備外形圖片，也可按客戶要求定做）
二、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 250Kg
5、外形尺寸：800×650×1850cm3
三、實驗內容
(一) 直流電機實驗內容
1.直流電動機的認識（啟動，正反轉，調速與換向）
2.直流他勵電動機的空載試驗
3.直流他勵電動機的工作特性
4.直流并勵電動機的工作特性
5.直流他勵電動機固有機械特性
6.直流他勵電動機人為機械特性
7.直流他勵電動機能耗制動機械特性
8.直流他勵電動機倒拉反轉制動機械特性
9.直流他勵電動機電源反接制動機械特性
10.直流他勵電動機回饋制動機械特性
11.直流發電機實驗
12.直流并勵電機轉動慣量的測試
（二） 異步電機實驗內容
13.三相鼠籠式異步電動機認識
14.三相鼠籠式異步電動機空載試驗
15.三相鼠籠式異步電動機堵轉試驗
16.三相鼠籠式異步電動機工作特性
17.三相異步電動機固有機械特性
18.三相異步電動機人為機械特性
19.三相異步電動機能耗制動機械特性
20. 三相異步電動機反接制動機械特性
21.三相異步電動機回饋制動機械特性
22.單相電容啟動異步電機實驗
23.三相雙速異步電機實驗
（三）微控制電機實驗內容
24.直流伺服電機實驗
25.旋轉編碼器實驗
(四) 交直流電機調速實驗
26.變頻器的認識
27.變頻器的參數設定與操作
28.變頻器的面板控制
29.變頻器的電位器控制
30.變頻器的多段速控制
31.三相異步電動機的變頻調速
32.直流電機的PWM調速實驗
(五) 可擴展實驗內容（價格稍微有變化，訂貨時需說明）
33.單相變壓器實驗
34.三相變壓器實驗
35.三相同步電機實驗
36.其他電機綜合實驗
。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
四、電機及拖動控制實訓平臺的基本配置
1.DQ01實訓控制柜（設有玻璃門、直觀清晰）
(1) 可調交流電源（隔離變壓器輸出）
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
（3）直流數字電壓、毫安、安培表(三只)
直流數字電壓表2只，測量范圍0-300V，測量精度為0.5級，三位半數顯。
直流數只毫安表2只，測量范圍：0-2000mA，測量精度為0.5級，三位半數顯，設有短路保護功能。
直流數字安培表2只，測量范圍0～5A，三位半數顯，精度為0.5級，設有短路保護功能。
（4）單/三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
（5）三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
（6）三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
（7）可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V電力電容1只。
（8）開關板
兩個三刀雙擲開關、一個雙刀雙擲開關組成。
（9）數/模交流電流表（三只）
由三只數字交流電流表組成， 測量范圍0～5A，精度0.5級，三位數碼顯示。
（10）數/模交流電壓表（三只）
由三只數字交流電壓表組成。 測量范圍0～450V，精度0.5級，三位數碼顯示。
（11）三菱變頻器
提供三菱FR-D720-0.4KW 一只，設有調速電位器，引出端子到面板。
2、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速光電編碼器及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
3、DQ09 直流（他）并勵電動機 （220V、1.1A、185W、1500r/min）
4、DQ10三相鼠籠式異步電動機（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
5、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
6、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
7、DQ15單相電容起動異步電動機（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）
8、DQ18三相雙速異步電動機（YY /△連接時額定電壓、額定電流、額定功率和額定轉速分別為220V（YY/△）、0.6/0.6A）
9、SB05 手槍插結構護套連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
10、電工電拖3D建模模擬實訓系統（正版軟件）
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練
五、電機及拖動控制實訓設備配置清單
序號 | 編 號 | 名 稱 | 數量 |
1 | DQ01 | 電機實訓控制柜 | 1套 |
2 | DQ03-1 | 固定電機導軌、光碼盤測速系統及智能數顯轉速表 | 1件 |
3 | DQ09 | 直流并（他）勵電動機 | 1臺 |
4 | DQ10 | 三相鼠籠式異步電動機 | 1臺 |
5 | DQ11 | 三相線繞式異步電動機 | 1臺 |
6 | DQ19 | 校正直流測功機 | 1臺 |
7 | DQ15 | 單相電容起動異步電動機 | 1臺 |
8 | DQ18 | 三相雙速異步電動機 | 1臺 |
9 | 變頻器 | 三菱FR-D720S-0.4KW | 1臺 |
10 | SB05 | 實驗連接線及配件 | 1套 |
11 |
| 學生方凳子 | 2個/套 |
12 |
| 實驗指導書（紙質+電子檔） | 1套 |
13 |
| 螺絲刀，14扳手，電機聯軸器及相關易損配件） | 1套 |
