SBJD-740DY型電機與變壓器實訓裝置
一、概述
電機與變壓器實訓裝置、電機與變壓器實訓設備是由本公司設計的新穎綜合實驗裝置，可滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗實訓項目。特別適用于高等院校現有的電機拖動及控制，交直流調速實訓設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

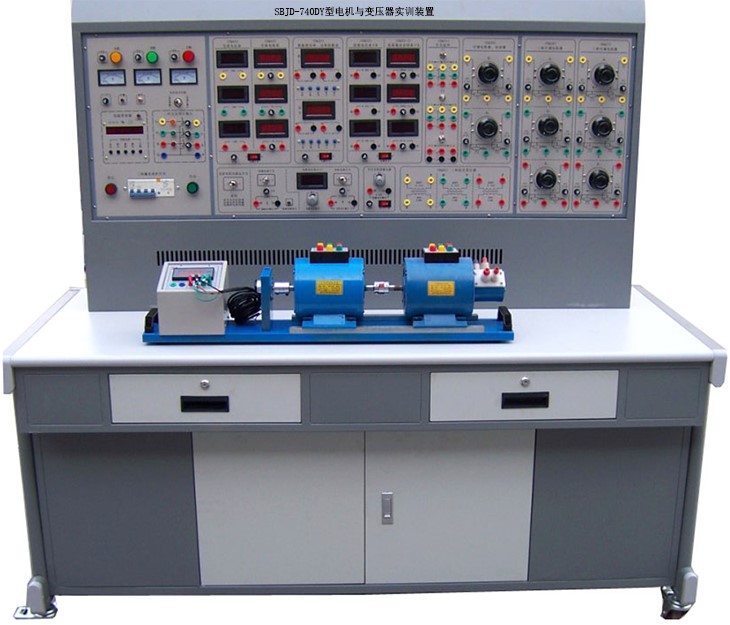

（電機與變壓器實訓設備外形圖片，也可按客戶要求定做）
電機與變壓器實訓設備設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量?jī)x表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能
二、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 250Kg
5、外形尺寸：1650×700×1600cm3
三、實驗內容
（一）直流電機實驗：
1、認識實驗
2、直流發電機（串勵，并勵，復勵）
3、直流并勵電動機的特性
4、直流電動機啟動：串電阻啟動、降壓?jiǎn)?dòng)
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
7、直流他勵電動機的機械特性
（二）單相變壓器實驗：
1、單相變壓器變比K
2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗，測取變壓器負載數據UZ?= f（IZ）。
（三）三相變壓器實驗：
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
3、三相變壓器實驗（組式及心式）
（四）交流異步電動機實驗：
1、三相鼠籠式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相線繞式異步電動機在各種運行狀態下的機械特性
四、裝置的基本配置
1.DQ01電源控制屏
(1) 可調交流電源（隔離變壓器輸出）
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
（3）直流數字電壓、毫安、安培表(三只)
直流數字電壓表2只，測量范圍0-300V，測量精度為0.5級，三位半數顯。
直流數只毫安表2只，測量范圍：0-2000mA，測量精度為0.5級，三位半數顯，設有短路保護功能。
直流數字安培表2只，測量范圍0～5A，三位半數顯，精度為0.5級，設有短路保護功能。
（4）單/三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
（5）三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
（6）三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
（7）可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組。
（8）開關板
兩個三刀雙擲開關、一個雙刀雙擲開關組成。
（9）數/模交流電流表（三只）
由三只數字交流電流表組成， 測量范圍0～5A，精度0.5級，三位數碼顯示。
（10）數/模交流電壓表（三只）
由三只數字交流電壓表組成。 測量范圍0～450V，精度0.5級，三位數碼顯示。
（11）變壓器單元
提供單相變壓器3臺（三只220V/55V,77VA ）
提供三相變壓器1臺（220V/110V，300VA）
2、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速光電編碼器及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的可靠連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
3、DQ07 直流復勵發電機 （Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
4、DQ09 直流（他）并勵電動機 （220V、1.1A、185W、1500r/min）
5、DQ10三相鼠籠式異步電動機（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
6、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
7、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
8、SB05 雙圈護套結構連接線（50條）
導線里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
9、DQ02 實訓桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
五、電機與變壓器實訓設備設備配置清單
序號 | 編 號 | 名 稱 | 數量 |
1 | DQ01 | 實訓電源控制屏 | 1套 |
2 | DQ02 | 實訓桌 | 1套 |
3 | DQ03-1 | 固定電機導軌、光碼盤測速系統及智能數顯轉速表 | 1件 |
4 | DQ07 | 直流復勵發電機 | 1臺 |
5 | DQ09 | 直流并（他）勵電動機 | 1臺 |
6 | DQ10 | 三相鼠籠式異步電動機 | 1臺 |
7 | DQ11 | 三相線繞式異步電動機 | 1臺 |
8 | DQ19 | 校正直流測功機 | 1臺 |
9 | DQ05 | 三相組式變壓器 | 1套 |
10 | DQ06 | 三相心式變壓器 | 1套 |
11 |
| 雙圈護套實驗連接線（50條） | 1套 |
12 |
| 實驗室智慧用電安全控制系統 | 1套 |
13 | 凳子 | 學生方凳子 | 2個/套 |
14 | 指導書 | 實驗指導書（紙質+電子檔） | 1套 |
15 | 工具 | 螺絲刀，14扳手，電機聯軸器及相關易損配件） | 1套 |
16 | 保險絲 | （10A，5A，1.5A，0.5A，3A） | 1批 |
