SBPLC-04可編程控制技術綜合實訓設備
一、概述
可編程控制技術綜合實訓設備是培養學生的工程實踐能力，提高學生的實踐知識綜合應用等能力。培養學生運用相關指令進行編程、安裝、調試等方面的方法；培養應用PLC進行系統程序設計和維護的能力；了解PLC的基本工作原理、特點及應用，了解變頻控制技術等專業技術的應用，并能利用三菱FX3U-48MTPLC實現簡單的運動控制，為今后從事PLC技術工作打下扎實基礎。

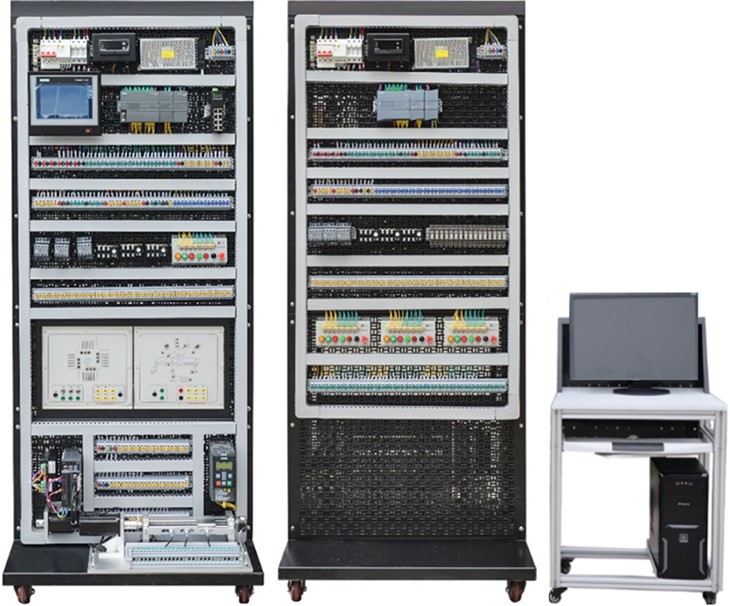

參考圖
二、技術參數：
1.工作電源： AC380V±10％ 50Hz。
2.額定功率：≤1.5kW。
3.設備尺寸：≥長×寬×高=800mm×800mm×1940mm。
4.安全保護功能：漏電保護、過流保護、短路保護、接地保護。
三、設備功能與結構
1.設備以網孔架為基礎實訓單元，仿真企業真實環境，可開展教學實訓。
2.設備采用A，B雙面實訓方式，其中A工作面由電源模塊以及PLC電氣控制掛板組成，其中B工作面由電源模塊、電力拖動掛板、電動機組、電力拖動實訓套件組成。
（一）A工作面實訓區
1.電源模塊
1.1功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
1.2尺寸：W718*D98*H178mm（允許相差10%左右）。
1.3結構：由箱體和面板組成，采用Q235冷軋鋼板，表面靜電噴塑處理。
1.4直流電源：DC24V，帶短路保護及自動恢復功能。
1.5兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
1.6電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
2.PLC電氣控制掛板
2.1功能：掛板集成安裝有PLC控制器、觸摸屏、變頻器、伺服系統、步進系統、指示燈按鈕模塊等，所有器件端口引至接線端子，完成接線、編程、調試等實訓。
2.2尺寸：W717*D40*H1508mm（允許相差10%左右）。
2.3結構：掛板采用二橫二豎通用網孔設計， Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
2.4主要器件參數：
2.4.1 PLC主機系統
（1）晶體管輸出
（2）內置8K容量的RAM存儲器，大可以擴展到16K；
（3）CPU運算處理速度0.08μS/基本指令；
（4）基本單元自帶兩路高速通訊接口（RS422&U）；
（5）內置高達32K大容量存儲器；
（6）基本指令處理速度可達0.21μs；
（7）控制規模：14~256點（包括CC-LINK網絡I/O）；
（8）至少包含24DI/24DO。
2.4.2觸摸屏模塊：
液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核800MHz；四線電阻式；存儲設備 128M NAND Flash，HK/HS 軟件支持大數據儲存；電源：DC24V/30W。
2.4.3變頻器：
（1）標稱功率：0.75kW；
（2）適用電機容量： LD 0.75kW, ND0.4kW；
（3）3相380～480V；
（4）制動晶體管：內置；
（5）額定容量：LD 4.2kVA, ND 3.0kVA。
2.4.4伺服系統；
主電路電源：?jiǎn)蜗?AC200V-240V，±50%/60Hz；連續輸出電流：1.6A ；最大輸出電流：5.8A；自復平鈕、旋鈕2、信號指示燈，端口引至接線端子組成。
2.4.5步進系統：
兩相數字式步進驅動器；驅動電壓：20-50VDV；適配電流：<4.2A；保護功能：具有過流、過壓、欠壓等保護；
2.4.6指示燈按鈕模塊：采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
PLC、變頻器觸點都引到接線端子相連（相連處用號碼管標記），再在端子上接線操作。
（二）B工作面實訓區
1.電源模塊
（1）功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
（2）結構：由箱體和面板組成，采用Q235冷軋鋼板，表面靜電噴塑處理。
（3）直流電源：DC24V，帶短路保護及自動恢復功能。
（4）兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
（5）電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于 110 度，出線孔為拱門型設計。
2.電力拖動掛板
電力拖動掛板采用萬能網孔板開放式設計，學員根據實訓項目的要求，自由選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。為了延長電器使用壽命，各電器的觸點都引到接線端子相連（相連處用號碼管標記），再在端子上接線操作，以求經久耐用。
3.電動機組
（1）功能：底板采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。
（2）三相異步電動機：380V 60W 0.39/0.66A(0.67A) 1400r/min。
（3）雙速電機：380V 40/25W 0.25/0.2A 2800/1400r/min。
4.電力拖動實訓套件:實訓套件包含剩余電流動作斷路器、小型斷路器、交流接觸器、輔助觸頭、中間繼電器、熔體、熔斷器座、時間繼電器、時間繼電器、熱過載繼電器、行程開關、自復平頭按鈕、按鈕盒等元器件組成，完成教學實訓用。
四、可實訓內容：
一、實訓內容
1.PLC的基本邏輯實訓
2.觸摸屏的實訓
3.觸摸屏與PLC通訊的實訓
4.伺服電機的控制實訓
5.變頻器的控制實訓
6.步進電機控制實訓
7.雙速電機控制實訓
8.PLC與變頻器總線通信
9.繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制
